NVIDIA Networking InfiniBand Lösungen

NVIDIA InfiniBand Produkte

InfiniBand Switche

Auf der Suche nach den richtigen InfiniBand Switch? Hier finden Sie die passenden IB Modelle fĂĽr jede Anforderung

InfiniBand Adapter

Wir bieten Ihnen hier die passenden IB Netwerkadapter bis zu 400 Gb/s

Kabel, Module & Transceiver

FĂĽr passende IB und GbE Kabel, Module oder Transceiver besuchen Sie bitte unsere Unterseite.

Sie benötigen eine Gigabit Ethernet Lösungen? Dann schauen Sie sich unsere Auswahl von Nvidia GbE Switchen und Adaptern an.

InfiniBand Switch Systeme

Die NVIDIA InfiniBand-Switch-Familie bietet höchste Leistung und Portdichte mit einer kompletten Fabric-Management-Lösung, mit denen Rechen-Cluster und konvergente Rechenzentren in jeder Größenordnung betrieben werden können. Gleichzeitig werden die Betriebskosten und die Komplexität der Infrastruktur gesenkt. Die Nvidia-Switche umfassen ein breites Portfolio an Edge- und Director-Switchen, die Portgeschwindigkeiten von bis zu 400 Gbit/s unterstützen und von 8 bis 800 Ports reichen.

Edge Switche

Die Edge Switch-Systeme bieten die leistungsstärksten Fabric-Lösungen in einem 1HE-Formfaktor, da diese eine Bandbreite von bis zu 51Tb/s mit der geringsten Port-zu-Port-Latenz liefern. Diese Edge-Switche eignen sich ideal für die Anbindung von Top-of-Rack-Systemen oder zum Aufbau kleiner bis mittelgroßer Cluster. Die Edge-Switche, die als extern gemanagte oder als direkt gemanagte Switche angeboten werden, wurden entwickelt um die effizientesten Switch-Fabrics mithilfe fortschrittlicher InfiniBand-Switching-Technologien wie Adaptive Routing, Congestion Control und Quality of Service zu erstellen.

manufacturer Logo
Nvidia MSB7880Nvidia MSB7890
NVIDIA SWITCH-IB 2 SERIEMSB7880MSB7890
TypRouterSwitch
SHARPSHARP v1SHARP v1
Ports3636
Höhe1HE1HE
Switching Kapazität7.2Tb/s7.2Tb/s
Verbindungsgeschwindigkeit100Gb/s100Gb/s
Interface TypQSFP28QSFP28
ManagementJa (intern)Nein (nur extern)
Management Ports1x RJ45, 1x RS232, 1x USB1x RJ45
Power1+1 redundant and hot-swappable, 80 Gold+ and ENERGY STAR certified
System Speicher4GB RAM DDR3
Storage16GB SSD
KĂĽhlungFront-to-rear oder rear-to-front (hot-swappable fan unit)

manufacturer LogoNvidia MQM8700Nvidia MQM8790Nvidia MQM9700Nvidia MQM9790
NVIDIA QUANTUM SERIEMQM8700MQM8790MQM9700MQM9790
SerieQuantumQuantumQuantum-2Quantum-2
SHARPSHARP v2SHARP v2SHARP v3SHARP v3
Ports40406464
Höhe1HE1HE1HE1HE
Switching Kapazität16Tb/s16Tb/s51.2Tb/s51.2Tb/s
Verbindungsgeschwindigkeit200Gb/s200Gb/s400Gb/s400Gb/s
Interface TypQSFP56QSFP56QSFPQSFP
ManagementJa (intern)Nein (nur extern)Ja (intern)Nein (nur extern)
Management Ports1x RJ45, 1x RS232, 1x micro USB1x USB3.0, 1x USB for I2C, 1x RJ45, 1x RJ45(UART)
Power1+1 redundant and hot-swappable, 80 Gold+ and ENERGY STAR certified
System SpeicherSingle 8GBSingle 8GB DDR4 SO-DIMM
Storage---M.2 SSD SATA 16GB 2242 FF
KĂĽhlungFront-to-rear oder rear-to-front (hot-swappable fan unit)

Modular Switches

Die modularen Nvidia Director-Switches bieten die Switching-Lösung mit der höchsten Dichte und skalieren von 8,64 TB/s bis zu 320TB/s Bandbreite in einem einzigen Gehäuse mit niedriger Latenz und den höchsten Geschwindigkeiten pro Port von bis zu 200 GBit/s. Das intelligente Design bietet beispiellose Leistungsebenen und vereinfacht die Erstellung von Clustern, die auf Tausende von Knoten skaliert werden können. Die modularen Switches von InfiniBand bieten Director-Class Verfügbarkeit, die für unternehmenskritische Anwendungsumgebungen erforderlich ist. Die Leaf-, Spin-Blades, Managementmodule sowie die Netzteile und Lüftereinheiten sind Hot-Swap-fähig, um Ausfallzeiten zu vermeiden.

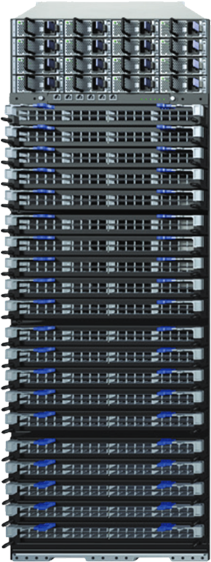

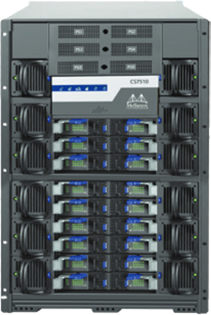

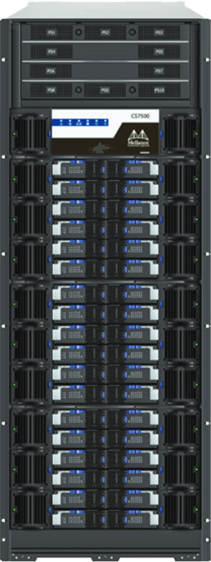

manufacturer LogoNvidia CS7520Nvidia CS7510Nvidia CS7500Nvidia CS8500
managed 324 - 800 portsCS7520CS7510CS7500CS8500
Ports216324648324
Höhe12U16U28U29U
Switching Kapazität43.2Tb/s64.8Tb/s130Tb/s320Tb/s
Verbindungsgeschwindigkeit100Gb/s100Gb/s100Gb/s200Gb/s
Interface TypQSFP28QSFP28QSFP28QSFP28
Management2048 nodes2048 nodes2048 nodes2048 nodes
Management HAJaJaJaJa
Consolen KabelJaJaJaJa
Spine Module691820
Leaf Module (max.)691820
PSU RedundanzJa (N+N)Ja (N+N)Ja (N+N)Yes (N+N)
Fan RedundanzJaJaJaWasser KĂĽhlung

Vorteile von Nvidia Switch Systemen

  • Gebaut mit Nvidia InfiniScale® und SwitchX™ Switch-Silizium der 4. und 5 Generation
  • BranchenfĂĽhrende Energieeffizienz, Dichte und Kosteneinsparung
  • Sehr niedrige Latenz
  • Echtzeit skalierbare Netzwerk-Telemetrie
  • Skalierbarkeit und Subnetzisolierung mithilfe von InfiniBand-Routing- und InfiniBand-zu-Ethernet-Gateway-Funktionen
  • Granulare QoS fĂĽr Cluster-, LAN- und SAN-Datenverkehr
  • Schnelle und einfache Einrichtung und Verwaltung
  • Maximiert die Leistung durch Entfernen von fabric congestions
  • Fabric Management fĂĽr Cluster- und konvergierte I/O-Anwendungen

InfiniBand VPI Host-Channel Adapter

Nvidia ist weiterhin führend bei der Bereitstellung von InfiniBand Host Channel Adapters (HCA) - der leistungsfähigsten Interconnect-Lösung für Enterprise Data Center, Web 2.0, Cloud Computing, High Performance Computing und Embedded-Umgebungen.

ConnectX-7 VPI Karten ConnectX 7 VPI

Als SchlĂĽsselkomponente der NVIDIA® Quantum-2 InfiniBand-Plattform bietet der NVIDIA ConnectX®-7 Smart Host Channel Adapter (HCA) die höchste verfĂĽgbare Leistung, um die schwierigsten Probleme der Welt anzugehen. Die neue Generation von ConnectX-7 hat eine extrem niedrige Latenz, einen Durchsatz von 400 Gb/s und innovative NVIDIA In-Network-Computing-Engines fĂĽr Beschleunigung, Skalierbarkeit, Technologie-Funktionsreichtum, fĂĽr High Performance Computing (HPC), kĂĽnstliche Intelligenz (KI) und fĂĽr Hyperscale-Cloud-Rechenzentren.

manufacturer LogoNvidia MCX75310AAS-NEATNvidia MCX75310AAS-HEATNvidia MCX755106AS-HEATNvidia MCX75343AAS-NEACNvidia MCX753436AS-HEAB
ConnectX-7 (400 Gb/s)MCX75310AAS-NEATMCX75310AAS-HEATMCX755106AS-HEATMCX75343AAS-NEACMCX753436AS-HEAB
ASIC & PCI Dev IDConnectX®-7
Form FactorPCIe Standup Form Factor (HHHL)OCP 3.0 (TSFF)OCP 3.0 (SFF)
Ports12112
Geschwindigkeit400Gb/s200Gb/s200Gb/s400Gb/s200Gb/s
AnschlĂĽsse1x QSFP1x QSFP2x QSFP1x QSFP2x QSFP *5
PCIPCIe 4.0/5.0PCIe 4.0/5.0PCIe 4.0/5.0PCIe 4.0/5.0PCIe 4.0/5.0
Lanesx16 *1*2x16 *3*4x16 Mit Erweiterungs Optionx16x16
RDMA Nachrichten Rate330-370 Million Nachrichten pro Sekunde
MaĂźeOhne Brackets: 167.65mm x 68.90mm. Alle Adapter werden mit einem eingebauten Tall Bracket und Short Bracket as Beilage versandt.
*1PCEe 4.0/5.0 x16 mit Erweiterungs Option ist verfĂĽgbar mit dem Model: MCX75510AAS-NEAT
*2PCEe 4.0/5.0 2x8 in Reihe ist verfĂĽgbar mit dem Model: MCX75210AAS-NEAT
*3PCEe 4.0/5.0 x16 mit Erweiterungs Option ist verfĂĽgbar mit dem Model: MCX75510AAS-HEAT
*4PCEe 4.0/5.0 2x8 in Reihe ist verfĂĽgbar mit dem Model: MCX75210AAS-HEAT
*5Diese Karte unterstĂĽrtzt ein InfiniBand Port, und einen weiteren fĂĽr InfiniBand oder Ethernet

ConnectX-6 VPI Karten ConnectX 6 VPI

ConnectX-6 mit Virtual Protocol Interconnect® (VPI) unterstützt zwei Ports mit 200Gbit/s InfiniBand- und Ethernet-Konnektivität. Die Karten erreichen Latenzzeiten von unter 600 Nanosekunden und 200 Millionen Nachrichten pro Sekunde und bietet die höchste Leistung und flexibelste für die anspruchsvollsten Anwendungsgebiete. Mit 200 Gbit/s (HDR) InfiniBand, 100 Gbit/s (HDR100) InfiniBand und 200Gbit/s Ethernet-Geschwindigkeiten bietet es einen der höchsten Datendurchsätze und Nachrichtenraten in der Branche. Es ist das perfekte Produkt, um HPC-Rechenzentren auf Exascale-Leistung und Skalierbarkeit auszurichten. Unterstützte Geschwindigkeiten sind HDR, HDR100, EDR, FDR, QDR, DDR und SDR InfiniBand sowie 200, 100, 50, 40, 25 und 10 Gb/s Ethernet. Alle Geschwindigkeiten der Karten sind abwärtskompatibel.

manufacturer LogoNvidia MCX654105A-HCATNvidia MCX654106A-HCATNvidia MCX653105A-HDATNvidia MCX653106A-HDATNvidia MCX683105AN-HDAT
ConnectX-6 (200 Gb/s)MCX654105A-HCATMCX654106A-HCATMCX653105A-HDATMCX653106A-HDATMCX683105AN-HDAT
ASIC & PCI Dev IDConnectX®-6ConnectX®-6 DE
GeschwindigkeitHDR IB (200Gb/s) & 200GbE, HDR100, EDR, FDR, QDR, DDR, SDRHDR IB (200Gb/s)
Ports12121
AnschlĂĽsseQSFP56QSFP56QSFP56QSFP56QSFP
PCI2x PCIe 3.0 (Socket Direkt)2x PCIe 3.0 (Socket Direkt)PCIe 3.0/4.0PCIe 3.0/4.0PCIe 3.0/4.0
Lanesx16x16x16x16x16
Halterung (Bracket)tall bracket*
MaĂźePCIe Standup form factor. w/o Bracket: 167.65mm x 8.90mm
manufacturer LogoNvidia MCX654106A-ECATNvidia MCX653105A-ECATNvidia MCX653106A-ECAT
ConnectX-6 (100 Gb/s)MCX654106A-ECATMCX653105A-ECATMCX653106A-ECAT
ASIC & PCI Dev IDConnectX®-6
GeschwindigkeitHDR100 (100Gb/s), EDR IB & (100GbE), FDR, QDR, DDR, SDR
Ports212
AnschlĂĽsseQSFP56QSFP56QSFP56
PCI2x PCIe 3.0PCIe 3.0/4.0PCIe 3.0/4.0
Lanesx16x16 (x8*1) (2x8*2)x16 (2x8*3)
Form FactorPCIe Standup. w/o Bracket: 167.65mm x 8.90mm
*1PCEe 4.0 x8 gibt es mit Model: MCX651105A-EDAT
*2PCEe 3.0/4.0 x16 Socket Direct 2x8 in a row, gibt es mit Model: MCX653105A-EFAT
*3PCEe 3.0/4.0 x16 Socket Direct 2x8 in a row, gibt es mit Model: MCX653106A-EFAT

manufacturer LogoNvidia MCX653435A-HDAINvidia MCX653436A-HDAINvidia MCX653435A-EDAINvidia MCX653435A-HDAE
ConnectX-6MCX653435A-HDAIMCX653436A-HDAIMCX653435A-EDAIMCX653435A-HDAE
ASIC & PCI Dev IDConnectX®-6
GeschwindigkeitHDR IB (200Gb/s) & 200GbEHDR100 (100Gb/s) & 100GbEHDR IB (200Gb/s) & 200GbE
Ports1211
AnschlĂĽsseQSFP56QSFP56QSFP56QSFP56
PCIPCIe 3.0/4.0PCIe 3.0/4.0PCIe 3.0/4.0PCIe 3.0/4.0
Lanesx16x16x16x16
Form FactorOCP 3.0 Small Form Factor

ConnectX-5 VPI Cards ConnectX 5 VPI

ConnectX-5 mit Virtual Protocol Interconnect® unterstützt zwei Ports mit 100 Gb/s InfiniBand- und Ethernet-Konnektivität, Latenzzeiten von unter 600ns und sehr hohen Nachrichtenraten. Unterstützt werden zudem PCIe-Switches und NVMe over Fabric-Offloads, die die höchste Leistung und Flexibilität für anspruchsvollste Anwendungen (wie z.B. maschinelles Lernen, Datenanalyse und mehr) bieten.

manufacturer LogoNvidia MCX555A-ECATNvidia MCX556A-ECATNvidia MCX556A-EDATNvidia MCX545A-ECANNvidia MCX545M-ECAN
ConnectX-5MCX555A-ECATMCX556A-ECATMCX556A-EDATMCX545A-ECANMCX545M-ECAN
ASIC & PCI Dev IDConnectX®-5ConnectX®-5 for OCP
GeschwindigkeitEDR IB (100Gb/s) & 100GbE
Ports12211
AnschlĂĽsseQSFP28QSFP28QSFP28QSFP28QSFP28
PCIPCIe3.0PCIe3.0PCIe4.0PCIe3.02x PCIe3.0
Lanesx16x16x16x16x16
Halterung (Bracket)tall bracket*no bracket
MaĂźe14.2cm x 6.9cm (Low Profile)OCP 2.0 type 2**
FuĂźnoten
* Alle Adapter mit "tall-bracket" (hohe Halterung) werden bereits mit dieser eingebaut geliefert, eine "short-bracker" (kurzen Halterung) liegt als Zubehör bei.
** Weitere Informationen finden Sie in den Open Compute Project 2.0 Spezifikationen.
Alle aufgefĂĽhrten Kartentypen verwenden RoHS

Die Stärken von Nvidia VPI Host-Channel-Adaptern

Die Vorteile
  • Weltklasse Cluster Performance
  • Leistungsfähiger Netzwerk- und Speicherzugriff
  • Effiziente Nutzung von Rechenressourcen
  • Modernste Performance in virtualisierten Overlay-Netzwerken (VXLAN und NVGRE)
  • Erhöhte VM pro Server-Verhältnis
  • Garantierte Bandbreite und Dienste mit niedriger Latenz
  • Zuverlässiger Transport
  • Effiziente I/O-Konsolidierung, Senkung der Rechenzentrumskosten und Komplexität
  • Skalierbarkeit auf Zehntausende von Knoten
Ziel Anwendungen
  • Hochleistungsfähige Parallelisierung
  • Rechenzentrumsvirtualisierung
  • Ă–ffentliche und private Clouds
  • GroĂźe Web 2.0 und Datenanalyse-Anwendungen
  • Clustered-Datenbank-Anwendungen, parallele RDBMS-Abfragen, Data Warehousing mit hohem Durchsatz
  • Latenz-sensitive Anwendungen wie Finanzanalyse und Handel
  • Performancelastige Speicheranwendungen wie Backup, Restore, Mirroring usw.

NVIDIA DPU (Data Processing Unit)

Die NVIDIA® BlueField®-Datenverarbeitungseinheit (DPU) ist praktisch ein System auf einen Chip, ein Hardwarebeschleuniger spezialisiert fĂĽr komplexe aufgaben wie schnelle Datenverarbeitung und das datenzentrierte Rechnen. Diese soll in erster Linie die CPU von Netzwerk- und Kommunikationsaufgaben entlasten und damit CPU Resourecen einsparen, in dem es selbst anwendungsunterstĂĽtzende Aufgaben wie Datentransfer, Datenreduzierung, Datensicherheit und Analysen auslagert und ĂĽbernimmt. Der Einsatz sollch einer DPU eignet sich besonders fĂĽr alle Workloads mit Supercomputing-Aufgaben wie KI, Cloud und Big Data. Ein igenes dediziertes Betriebssystem auf dem Chip lässt sich mit dem primären Betriebssystems kombinieren und bittet Funktionen wie VerschlĂĽsselung, Erasure Coding sowie Komprimierung oder Dekomprimierung.

manufacturer LogoNvidia DPU MBF2M345ANvidia DPU MBF2H516ANvidia DPU MBF2H516CNvidia DPU MBF2M516ANvidia DPU MBF2M516C
BlueField®-2 IB DPUsMBF2M345AMBF2H516AMBF2H516CMBF2M516AMBF2M516C
Serie / Core SpeedE-Series / 2.0GHzP-Series / 2.75GHzE-Series / 2.0GHz
Form FactorHalf-Height Half-Length (HHHL)Full-Height Half-Length (FHHL)
Ports1x QSFP562x QSFP562x QSFP562x QSFP562x QSFP56
Speed200GbE / HDR100GbE / EDR / HDR100
PCIPCIe 4.0 x16
On-board DDR16GB
On-board eMMC64GB64GB128GB64GB128GB
Secure Bootâś“-âś“âś“ (*1)âś“
Cryptoâś“ (*1)âś“ (*1)âś“ (*1)âś“ (*1)âś“ (*1)
1GbE OOBâś“âś“âś“âś“âś“
Integrierte BMC--âś“âś“âś“
Externe Leistung-âś“âś“--
PPS IN/OUT---âś“âś“
*1abhängig von den Model (Postfix-Name) (siehe komplette Liste)
BlueField® IB DPUs (erste Gen.)
Model NameBeschreibungCrypto
MBF1L516A-ESCATBlueField® DPU VPI EDR IB (100Gb/s) und 100GbE, Dual-Port QSFP28, PCIe Gen4.0 x16, BlueField® G-Series 16 cores, 16GB on-board DDR, FHHL, Single Slot, Tall Bracket✓
MBF1L516A-ESNATBlueField® DPU VPI EDR IB (100Gb/s) und 100GbE, Dual-Port QSFP28, PCIe Gen4.0 x16, BlueField® G-Series 16 cores, 16GB on-board DDR, FHHL, Single Slot, Tall Bracket-
